RS485模拟量采集八路模块

  • 产品型号:ABWL-FR80A
  • ABWL-FR80A是一款8通道模拟量采集模块,可广泛应用于工业现场设备的信号采集、监控和控制等。 通道可配置成0-20mA电流采集,或者0-5V、0-10V电压采集。 通信接口采用RS485接口,支持标准MODBUS RTU协议,可以直接和组态软件、PLC、DCS工控触摸屏进行连接。
  • 咨询热线:18629653889
  • 产品说明

  • 端子定义

  • 相关下载

  • 订购方式

  • 相关案例



【工作电源】
工作电源:直流9~28V
最大功耗:1W
保护措施:防反接,过压保护,过流自恢复保护, ESD 保护,防浪涌

【模拟量输入】
输入通道:8路单端
输入信号:0-20mA、0-5V、0-10V。(需出厂设定)
制式支持:两线、三线、四线
输入保护:过压保护、反接保护
采样阻抗:250Ω(电流采集时)
输入电阻:大于1MΩ(电压采集时)
采集精度:优于±0.1%

【通信接口】
通讯协议:MODBUS-RTU
接口保护:15KV ESD保护,1500V隔离保护
波 特 率:1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps.
校 验 位:无校验、偶校验、奇校验
默认参数:9600,8,N,1(波特率和校验位可修改)

【模块指示灯定义】
电源:电源状态指示,常亮/供电正常
工作:模块工作指示,模块正常工作时周期闪烁
发送:当模块发送数据时闪烁
接收:当模块收到数据时闪烁

【系统参数】
模块尺寸:104mm x 72mm x 26mm

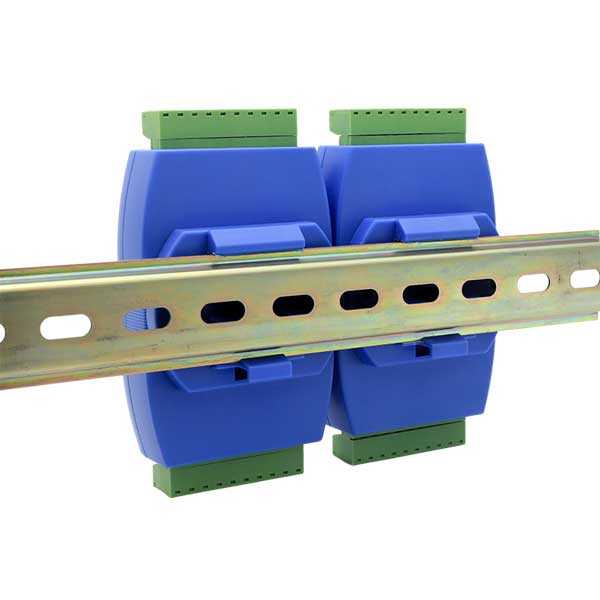

安装方式:工业级塑料外壳、35mm DIN导轨安装
工作环境:温度:-40~85℃  湿度:0-95%,不冷凝

【RS485总线连接】
艾宝物联的RS485系列产品,具有标准RS485总线接口,采用差分信号逻辑。逻辑"1"以两线间的电压差为+(2~6)V表示;逻辑"0"以两线间的电压差为-(2~6)V表示。RS485设备组网连接非常简单,只需要将设备正端和负端并接入总线即可;当其通信距离较长时应该特别注意网络拓扑,RS485网络拓扑一般采用终端匹配的总线型结构,不支持环形或星型网络,从总线到每个节点的引线长度应尽可能短,以便使引出线中的反射信号对总线信号的影响最低。


【二线制传感器接线图】


【三线制传感器接线图】


【四线制传感器接线图】


模拟量输入 说明
支持协议 标准Modbus RTU协议
寄存器16进制地址 0x401-0x408
寄存器10进制地址 1025-1032
数值对应关系 数值范围0-4095,电压采集对应0-5V、0-10V,电流采集对应0-20mA。
地址空间 4x
寄存器个数 8个,分别对应AI1-AI8
功能码:3 读模拟量输入,例如设备地址为5时,读1025-1028四个模拟量输入的状态:
Tx:05 03 04 01 00 04 15 7D
Rx:05 03 08 0A 91 00 00 00 01 00 00 D1 91
通道1的返回数据为0x0A91,十进制为2705。如果是电压输入就代表3.3V,如果是电流输入就代表13.21mA。

设备地址 说明
功能描述 标准Modbus RTU协议,MODBUS RTU设备地址,设备地址范围1-255,其中:247地址为模块保留地址,不能设置; 0地址为广播地址,不能设置。
寄存器地址 16进制:0x501,10进制:1281
地址空间 4x
寄存器个数 1个,数据低8位有效
功能码:3 读指令:
TX:01 03 05 01 00 01 D5 06
RX:01 03 02 00 01 79 84
功能码:6 单写指令
TX:01 06 05 01 00 02 59 07
RX:01 06 05 01 00 02 59 07
功能码:16 多写指令
TX:01 10 05 01 00 01 02 00 02 73 40
RX:01 10 05 01 00 01 50 C5

波特率校验 说明
功能描述 标准Modbus RTU协议,用来修改串口波特率和校验位。设备地址和波特率两个寄存器可同时写。波特率和校验更改后,即刻生效,而且模块不返回数据。
寄存器地址 16进制:0x502,10进制:1282
地址空间 4x
寄存器个数 1个,数据格式如下:
低字节波特率
1200bps:0
2400bps:1
4800bps:2
9600bps:3
19200bps:4
38400bps:5
57600bps:6
115200bps:7
9600:其他
高字节校验:
无校验None:0
奇校验Odd:1
偶校验Even:2
无校验:其他
功能码:3 读指令
TX:01 03 05 02 00 01 25 06
RX:01 03 02 00 03 F8 45
功能码:6 单写指令,波特率修改为115200
TX:01 06 05 02 00 07 59 07
功能码:16 多写指令,修改波特率为9600
TX: 01 10 05 02 00 01 02 00 03 B2 B3
地址、波特率、校验同时设置,地址3,奇校验,波特率115200:
01 10 05 01 00 02 04 00 03 01 07 BD 61

设备资源描述 说明
功能描述 标准Modbus RTU协议,用来描述设备的资源,比如:4AI/4DO。
寄存器地址 16进制:0x503,10进制:1283
地址空间 4x
寄存器个数 10个
功能码:3 读指令:TX:01 03 05 03 00 0A 35 01

设备序列号 说明
功能描述 标准Modbus RTU协议,用来读取设备的唯一序列号。
寄存器地址 16进制:0x504,10进制:1284
地址空间 4x
寄存器个数 2个
功能码:3 读指令:TX:01 03 05 04 00 02 85 06

设备型号 说明
功能描述 标准Modbus RTU协议,用来读取设备的型号。
寄存器地址 16进制:0x505,10进制:1285
地址空间 4x
寄存器个数 10个
功能码:3 读指令:TX:01 03 05 05 00 0A D5 00

设备硬件版本 说明
功能描述 标准Modbus RTU协议,用来读取设备的硬件版本号。
寄存器地址 16进制:0x506,10进制:1286
地址空间 4x
寄存器个数 3个
功能码:3 读指令:TX:01 03 05 06 00 03 E5 06

设备软件版本 说明
功能描述 标准Modbus RTU协议,用来读取设备的软件版本号。
寄存器地址 16进制:0x507,10进制:1287
地址空间 4x
寄存器个数 3个
功能码:3 读指令:TX:01 03 05 07 00 03 B4 C6

设备寻呼地址 说明
功能描述 标准Modbus RTU协议,用来寻呼设备,进入快速配置模式。写入AIBAOWULIAN9600,波特率初始化为9600,8N1;写入AIBAOWULIAN,恢复之前波特率。不返回数据。
寄存器地址 16进制:0x508,10进制:1288
地址空间 4x
寄存器个数 8个

设备闪灯 说明
功能描述 标准Modbus RTU协议,闪灯寄存器,写入闪灯次数,设备的工作灯闪烁相应的次数。可用来查找设备。
寄存器地址 16进制:0x509,10进制:1289
地址空间 4x
寄存器个数 1个
功能码:6 写指令,闪灯16次:
TX:01 06 05 09 00 10 58 C8
RX:01 06 05 09 00 10 58 C8
功能码:16 写指令,闪灯1次:
TX:01 10 05 09 00 01 02 00 0F B3 CD
RX:01 10 05 09 00 01 D1 07
