RS485温度采集模块四路热电阻
- 产品型号：ABWL-TR4RA
- ABWL-TR4RA是一款4通道热电阻采集模块，可广泛应用于工业现场设备的信号采集、监控和控制等。 通道可配置成PT100、PT1000、Cu50热电阻采集。 通信接口采用RS485接口，支持标准MODBUS RTU协议，可以直接和组态软件、PLC、DCS工控触摸屏进行连接。
- 客服1：13609158196
- 客服2：18629653889
艾宝物联 工业无线测控专家
以技术创新为生命，以卓越品质求生存
以技术创新为生命，以卓越品质求生存
| 【工作电源】 |
|---|
| 工作电源：直流9~28V |
| 最大功耗：1W |
| 保护措施：防反接，过压保护，过流自恢复保护， ESD 保护，防浪涌 |
| 【热电阻采集】 |
|---|
| 输入通道：4路热电阻采集 |
| 支持传感器：PT100、PT1000、Cu50。(需出厂设定) |
| 制式支持：两线、三线、四线 |
| 输入保护：过压保护、反接保护、低通滤波器 |
| 测量精度：± 0.5℃（满量程） |
| AD位数：24bit |
| 转换速率：1 次/秒（每个通道每秒更新一次） |
| 【通信接口】 |
|---|
| 通讯协议：MODBUS-RTU |
| 接口保护：15KV ESD保护，1500V隔离保护 |
| 波 特 率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps. |
| 校 验 位：无校验、偶校验、奇校验 |
| 默认参数：9600，8，N，1（波特率和校验位可修改） |
| 【模块指示灯定义】 |
|---|
| 电源：电源状态指示，常亮/供电正常 |
| 工作：模块工作指示，模块正常工作时周期闪烁 |
| 发送：当模块发送数据时闪烁 |
| 接收：当模块收到数据时闪烁 |
| 【系统参数】 |
|---|
| 模块尺寸：104mm x 72mm x 26mm |
| 安装方式：工业级塑料外壳、35mm DIN导轨安装 |
| 工作环境：温度：-40~85℃ 湿度：0-95%,不冷凝 |
| 【RS485总线连接】 |
|---|
| 艾宝物联的RS485系列产品，具有标准RS485总线接口，采用差分信号逻辑。逻辑"1"以两线间的电压差为+(2～6)V表示；逻辑"0"以两线间的电压差为-(2～6)V表示。RS485设备组网连接非常简单，只需要将设备正端和负端并接入总线即可；当其通信距离较长时应该特别注意网络拓扑，RS485网络拓扑一般采用终端匹配的总线型结构，不支持环形或星型网络，从总线到每个节点的引线长度应尽可能短，以便使引出线中的反射信号对总线信号的影响最低。 |
|
|
| 【二线制热电阻接线图】 |
|---|
|
|
| 【三线制热电阻接线图】 |
|---|
|
|

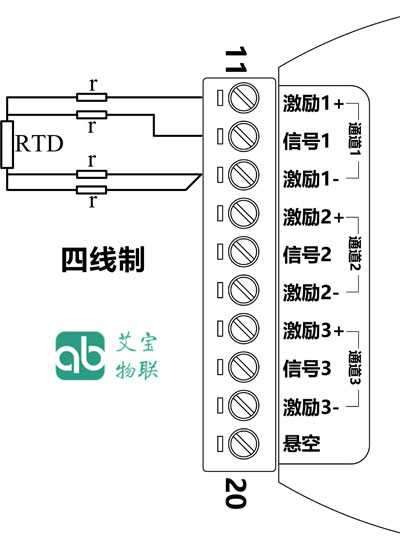

| 【四线制热电阻接线图】 |
|---|
|
|
| 热电阻温度寄存器 | 说明 |
|---|---|
| 支持协议 | 标准Modbus RTU协议 |
| 寄存器16进制地址 | 0x401-0x404 |
| 寄存器10进制地址 | 1025-1028 |
| 数值对应关系 | 数值除以10即为实际温度。 |
| 地址空间 | 4x |
| 寄存器个数 | 4个，分别对应RTD1-RTD4 |
| 功能码：3 |
实例，例如设备地址为1时，读1025-1028四个热电阻的数值:
Tx:01 03 04 01 00 04 14 F9
Rx:01 03 08 01 01 01 02 00 F8 00 00 BD 3B
通道1的返回数据为0x0101，十进制为257，实际温度为25.7℃。
通道2的返回数据为0x0102，十进制为258，实际温度为25.8℃。 通道3的返回数据为0x00F8，十进制为248，实际温度为24.8℃。 通道4的返回数据为0x0000，十进制为0，实际温度为0℃。 |
| 设备地址 | 说明 |
|---|---|
| 功能描述 | 标准Modbus RTU协议，MODBUS RTU设备地址，设备地址范围1-255，其中：247地址为模块保留地址，不能设置; 0地址为广播地址，不能设置。 |
| 寄存器地址 | 16进制：0x501，10进制：1281 |
| 地址空间 | 4x |
| 寄存器个数 | 1个，数据低8位有效 |
| 功能码：3 |
读指令： TX:01 03 05 01 00 01 D5 06 RX:01 03 02 00 01 79 84 |
| 功能码：6 |
单写指令 TX:01 06 05 01 00 02 59 07 RX:01 06 05 01 00 02 59 07 |
| 功能码：16 |
多写指令 TX:01 10 05 01 00 01 02 00 02 73 40 RX:01 10 05 01 00 01 50 C5 |
| 波特率校验 | 说明 |
|---|---|
| 功能描述 | 标准Modbus RTU协议，用来修改串口波特率和校验位。设备地址和波特率两个寄存器可同时写。波特率和校验更改后，即刻生效，而且模块不返回数据。 |
| 寄存器地址 | 16进制：0x502，10进制：1282 |
| 地址空间 | 4x |
| 寄存器个数 |
1个，数据格式如下： 低字节波特率 1200bps:0 2400bps:1 4800bps:2 9600bps:3 19200bps:4 38400bps:5 57600bps:6 115200bps:7 9600:其他 高字节校验： 无校验None:0 奇校验Odd:1 偶校验Even:2 无校验:其他 |
| 功能码：3 |
读指令 TX:01 03 05 02 00 01 25 06 RX:01 03 02 00 03 F8 45 |
| 功能码：6 |
单写指令，波特率修改为115200 TX:01 06 05 02 00 07 59 07 |
| 功能码：16 |
多写指令，修改波特率为9600 TX: 01 10 05 02 00 01 02 00 03 B2 B3 地址、波特率、校验同时设置，地址3，奇校验，波特率115200： 01 10 05 01 00 02 04 00 03 01 07 BD 61 |
| 设备资源描述 | 说明 |
|---|---|
| 功能描述 | 标准Modbus RTU协议，用来描述设备的资源，比如:4AI/4DO。 |
| 寄存器地址 | 16进制：0x503，10进制：1283 |
| 地址空间 | 4x |
| 寄存器个数 | 10个 |
| 功能码：3 | 读指令：TX:01 03 05 03 00 0A 35 01 |
| 设备序列号 | 说明 |
|---|---|
| 功能描述 | 标准Modbus RTU协议，用来读取设备的唯一序列号。 |
| 寄存器地址 | 16进制：0x504，10进制：1284 |
| 地址空间 | 4x |
| 寄存器个数 | 2个 |
| 功能码：3 | 读指令：TX:01 03 05 04 00 02 85 06 |
| 设备型号 | 说明 |
|---|---|
| 功能描述 | 标准Modbus RTU协议，用来读取设备的型号。 |
| 寄存器地址 | 16进制：0x505，10进制：1285 |
| 地址空间 | 4x |
| 寄存器个数 | 10个 |
| 功能码：3 | 读指令：TX:01 03 05 05 00 0A D5 00 |
| 设备硬件版本 | 说明 |
|---|---|
| 功能描述 | 标准Modbus RTU协议，用来读取设备的硬件版本号。 |
| 寄存器地址 | 16进制：0x506，10进制：1286 |
| 地址空间 | 4x |
| 寄存器个数 | 3个 |
| 功能码：3 | 读指令：TX:01 03 05 06 00 03 E5 06 |
| 设备软件版本 | 说明 |
|---|---|
| 功能描述 | 标准Modbus RTU协议，用来读取设备的软件版本号。 |
| 寄存器地址 | 16进制：0x507，10进制：1287 |
| 地址空间 | 4x |
| 寄存器个数 | 3个 |
| 功能码：3 | 读指令：TX:01 03 05 07 00 03 B4 C6 |
| 设备寻呼地址 | 说明 |
|---|---|
| 功能描述 | 标准Modbus RTU协议，用来寻呼设备，进入快速配置模式。写入AIBAOWULIAN9600，波特率初始化为9600,8N1；写入AIBAOWULIAN,恢复之前波特率。不返回数据。 |
| 寄存器地址 | 16进制：0x508，10进制：1288 |
| 地址空间 | 4x |
| 寄存器个数 | 8个 |
| 设备闪灯 | 说明 |
|---|---|
| 功能描述 | 标准Modbus RTU协议，闪灯寄存器，写入闪灯次数，设备的工作灯闪烁相应的次数。可用来查找设备。 |
| 寄存器地址 | 16进制：0x509，10进制：1289 |
| 地址空间 | 4x |
| 寄存器个数 | 1个 |
| 功能码：6 |
写指令，闪灯16次： TX:01 06 05 09 00 10 58 C8 RX:01 06 05 09 00 10 58 C8 |
| 功能码：16 |
写指令，闪灯1次： TX:01 10 05 09 00 01 02 00 0F B3 CD RX:01 10 05 09 00 01 D1 07 |
| 端子序号 | 说明 |
|---|---|
| 1 | 悬空，不能连接电气信号 |
| 2 | 通道4的激励信号-，一般接传感器蓝线 |
| 3 | 通道4的信号采集端，一般接传感器红线 |
| 4 | 通道4的激励信号+，一般接传感器红线 |
| 5 | 悬空，不能连接电气信号 |
| 6 | RS485总线地线 |
| 7 | RS485总线负端 |
| 8 | RS485总线正端 |
| 9 | 直流电源负极 |
| 10 | 直流电源正极，宽电源范围9-28V |
| 11 | 通道1的激励信号+，一般接传感器红线 |
| 12 | 通道1的信号采集端，一般接传感器红线 |
| 13 | 通道1的激励信号-，一般接传感器蓝线 |
| 14 | 通道2的激励信号+，一般接传感器红线 |
| 15 | 通道2的信号采集端，一般接传感器红线 |
| 16 | 通道2的激励信号-，一般接传感器蓝线 |
| 17 | 通道3的激励信号+，一般接传感器红线 |
| 18 | 通道3的信号采集端，一般接传感器红线 |
| 19 | 通道3的激励信号-，一般接传感器蓝线 |
| 20 | 悬空，不能连接电气信号 |
