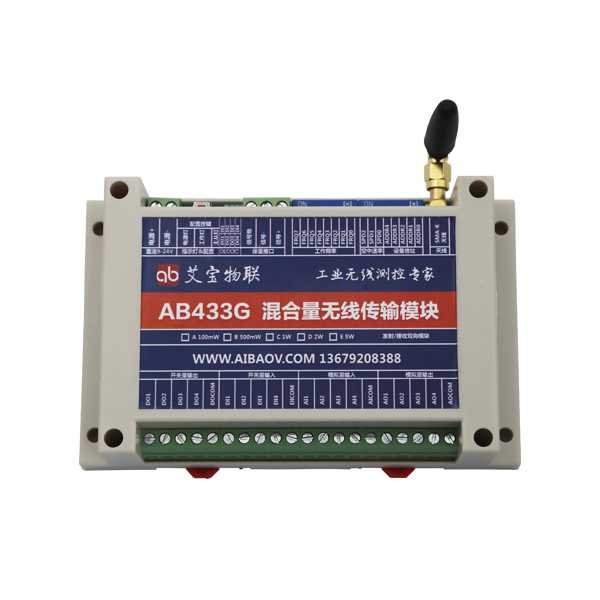

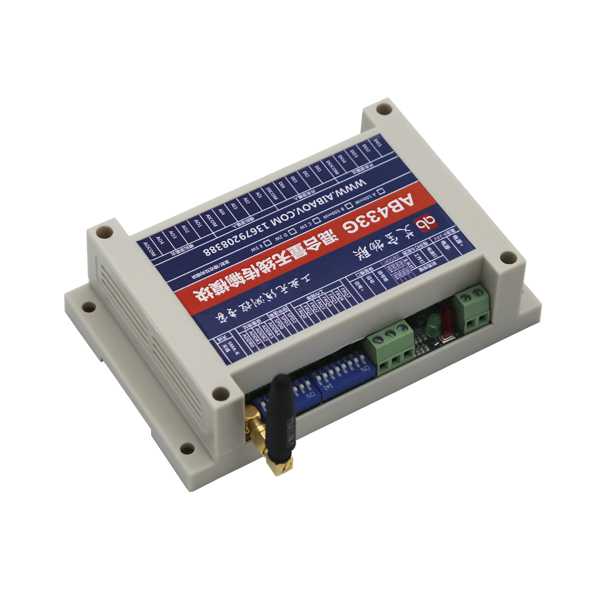

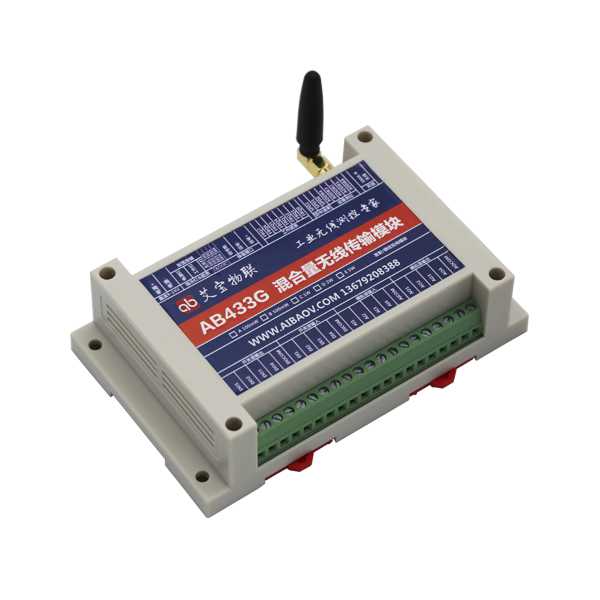

AB433G模拟量开关量同时无线传输模块|无线点对点

  • 产品型号:AB433G
  • AB433G无线终端具有模拟量和开关量无线传输功能,支持4-20mA,0-5V或0-10V等传感器信号。可将A点的模拟量和开关量信号无线传输到B点,同时可将B点的开关量和模拟量信号无线传输到A点。
    可以工作在点对点模式:A和B两个点之间互相透传模拟量和开关量;也可以工作在点对多模式:A点同时和B点、C点、D点...之间无线透传模拟量和开关量。
    AB433G无线终端采用无线电数字加密通信技术,抗干扰能力强,可替代电缆,无需挖沟布线,大大降低企业人力物力成本,减少施工和维护难度。
  • 客服1:13609158196
  • 客服2:18629653889

【产品介绍】
AB433G具有开关量模拟量无线传输功能,光电隔离输入,继电器输出,支持4-20mA,0-5V或0-10V等传感器信号。可将A点的开关量模拟量信号无线传输到B点,同时可将B点的开关量模拟量信号无线传输到A点。可以工作在点对点模式:A和B两个点之间互相透传开关量模拟量;也可以工作在点对多模式:A点同时和B点、C点、D点...之间无线透传开关量模拟量。AB433G无线终端采用无线电数字加密通信技术,抗干扰能力强,可替代电缆,无需挖沟布线,大大降低企业人力物力成本,减少施工和维护难度。

AB433G无线终端具有4/8/16/32路等多种开关量模拟量输入/输出点数,点数可根据用户需求自由配置。针对工业用户,全工业级防雷设计,久经工业现场考验,质量稳定可靠。免编程,拨码开关即可设置所有工作参数。产品体积小巧,标准导轨安装。广泛应用于工业自动化、厂矿、电力、水利、环保、农业、交通、军工、安防等领域。

【主要特点】
无需通讯费用:433MHz属于免申请使用频段,终端之间自组网无线连接,不需要通讯费用。
免施工安装:可代替连接电缆,传输距离远,免去电缆施工的困扰。
免编程设计:无需编程,所有参数都可通过拨码开关完成,使用方便,运行可靠。
绕射能力强:穿透绕射能力强,适用于复杂工业和生活环境。
自动纠错:终端纠错能力强,能主动纠正被干扰的数据包,大大提高传输可靠性。
传输数据加密:终端具有严密的加密和解密算法,增强数据传输的隐秘性。
高精度传输:精度可达0.1%,出厂前校准,传输可靠。

【无线参数】
工作频段:频率范围 425~450.5MHz。
信道数:信道数256个,易于实现多组模块同时工作。
空中速率:8级可调(1.2、2.4、4.8、9.6、19.2、38.4、50、70kbps)。
天线接口:标准SMA-K天线接口。

【电气参数】
额定电源:DC9~24V。
电源保护:防反接、过压,过流,短路。
处理器:工业级高性能嵌入式32位ARM处理器。
开关量输入:4 /8/16路 直流 9V-24V 光电隔离输入,具有过压防反接保护。
开关量输出:继电器输出(4/8/16 路,250VAC/30VDC 5A)可作为遥控,跳闸或告警。
模拟量输入:模拟量输入用来采集电压或电流信号;支持4-20mA 或0-5V或者0-10V,出厂默认4-20mA;AI1-AI4为正极,AICOM为负极;支持二线、三线、四线制输入。
模拟量输出:模拟量输出用来产生电压或电流信号;支持4-20mA 或0-5V或者0-10V,出厂默认4-20mA;AO1-AO4为正极,AOCOM为负极;支持二线、三线、四线制输出。

【结构特性】
长x宽x高:145x90x40mm。

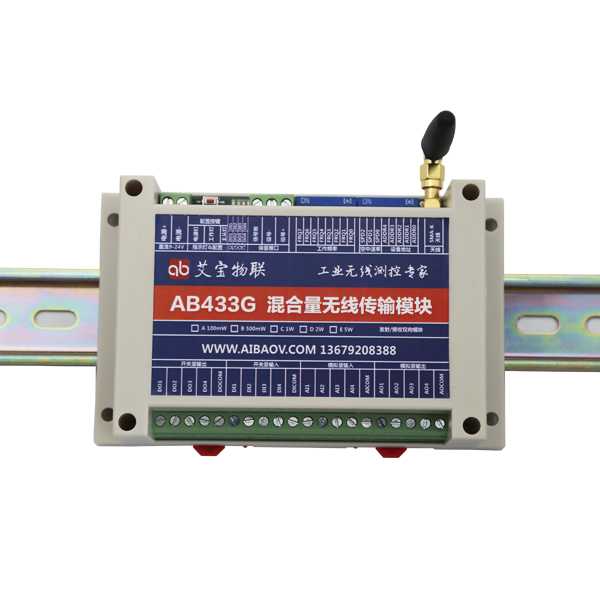

安装方式:导轨安装或螺丝固定。

【环境适应性】
绝缘电压:超过20MΩ 500VDC。
抗干扰度:通过快速脉冲群4kV测试(对电源和通讯端子)。
静电测试:通过空气放电8 kV测试。
工作温度:工业级设计,-40-85℃。


端子 说明
电源 使用直流电源供电,电压范围 9-24V。
电源灯 1. 点亮: 电源连接正确;
2. 熄灭: 电源没有正确连接。
工作灯 1. 点亮: 32 位 ARM 处理器工作,但数据没有正确同步;
2. 闪烁: 数据正确同步,闪烁频率等于数据同步频率。
主从灯 1. 点亮: 设备工作在主站模式;
2. 熄灭: 设备工作在从站模式。
配置按键 长按 5 秒以上,设备根据拨码开关设置,重新配置工作状态。
空中速率拨码 配置8 种空中速率。
空中速率越低,距离越远,抗干扰性能越强,数据更新越慢; 相反,空中速率越高,传输距离越近,抗干扰性能越低,数据更新越快。
工作频率拨码 一组设备对应一个工作频率。同一个场合需要多组设备时,可以用不同的工作频率来区分。
设备地址拨码 设备地址主要用于设备的分组,一组设备对应一个地址码。同一个场合需要多组设备时,可以用不同的设备地址码来区分。

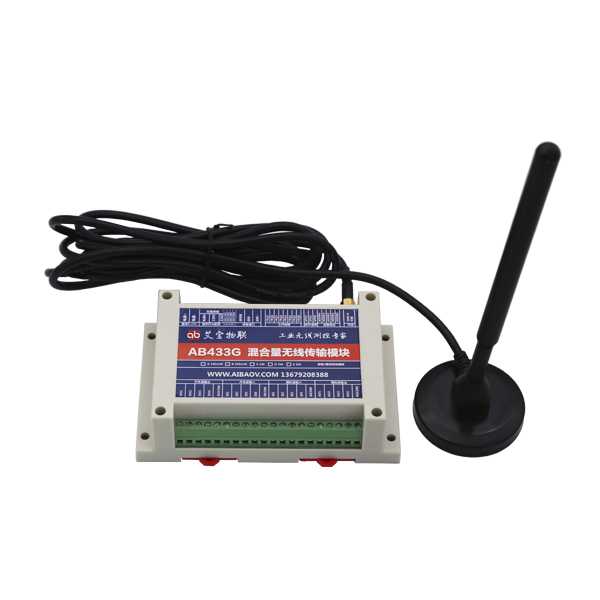

天线 使用 SMA-K 型天线接口,外螺纹内孔,具有 50Ω特性阻抗,天线长度不要超过10米。
开关量输入 4 /8/16路 直流 9V-24V 光电隔离输入,具有过压防反接保护。
开关量输出 继电器输出(4/8/16 路,250VAC/30VDC  5A)可作为遥控,跳闸或告警。
模拟量输入 模拟量输入用来采集电压或电流信号;支持4-20mA 或0-5V或者0-10V,出厂默认4-20mA;AI1-AI4为正极,AICOM为负极;支持二线、三线、四线制输入。
模拟量输出 模拟量输出用来产生电压或电流信号;支持4-20mA 或0-5V或者0-10V,出厂默认4-20mA;AO1-AO4为正极,AOCOM为负极;支持二线、三线、四线制输出。


【产品说明书】
【用户手册】:AB433G混合量信号无线传输模块说明书


【订购信息】
订购型号AB433G①②。其中:
①位置填写点数资源,参见【点数资源】表格;
②位置填写无线功率,参见【无线功率】表格
例如订购型号AB433G1D表示:发送模块4AI+4AO+4DI+4DO,接收模块4AI+4AO+4DI+4DO;无线功率2W,传输距离5km。

【点数资源】
AB433G1x:发送模块4AI+4AO+4DI+4DO,接收模块4AI+4AO+4DI+4DO。x代表功率代码。
AB433G2x:发送4AI+4DI接收4AO+4DO。x代表功率代码。

【无线功率】
功率代码A:功率100mW,视距传输距离大于1km,建议0.5km。
功率代码B:功率500mW,视距传输距离大于2km,建议1km。
功率代码C:功率1W,视距传输距离大于3km,建议2km。
功率代码D:功率2W,视距传输距离大于8km,建议5km。
功率代码E:功率5W,视距传输距离大于15km,金属机箱。
功率代码F:功率10W,视距传输距离大于20km,金属机箱。
