| 【产品介绍】 |
|---|
|

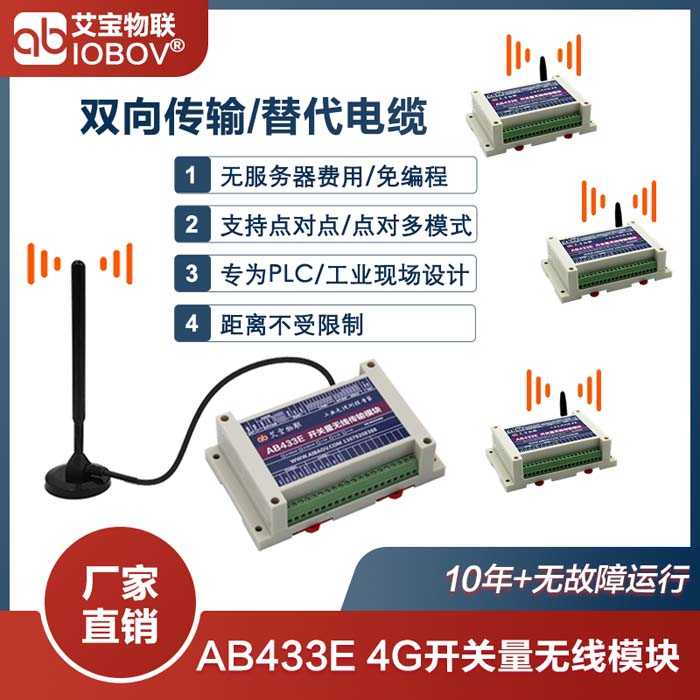

AB433E具有开关量无线传输功能，光电隔离输入，继电器输出。可将A点的开关量信号无线传输到B点，同时可将B点的开关量信号无线传输到A点。可以工作在点对点模式：A和B两个点之间互相透传开关量；也可以工作在点对多模式：A点同时和B点、C点、D点...之间无线透传开关量。AB433E无线4G终端采用4G通信技术，抗干扰能力强，可替代电缆，无需挖沟布线，大大降低企业人力物力成本，减少施工和维护难度。 AB433E无线终端具有4/8/16/32路等多种开关量输入/输出点数，点数可根据用户需求自由配置。针对工业用户，全工业级防雷设计，久经工业现场考验，质量稳定可靠。免编程，拨码开关即可设置所有工作参数。产品体积小巧，标准导轨安装。广泛应用于工业自动化、厂矿、电力、水利、环保、农业、交通、军工、安防等领域。 |
| 【主要特点】 |
|---|
| 无传输距离限制：利用4G网络，两点间无线传输距离没有限制。 |
| 免施工安装：可代替连接电缆，传输距离远，免去电缆施工的困扰。 |
| 免编程设计：无需编程，所有参数都可通过拨码开关完成，使用方便，运行可靠。 |
| 绕射能力强：穿透绕射能力强，适用于复杂工业和生活环境。 |
| 自动纠错：终端纠错能力强，能主动纠正被干扰的数据包，大大提高传输可靠性。 |
| 传输数据加密：终端具有严密的加密和解密算法，增强数据传输的隐秘性。 |
| 【无线参数】 |
|---|
| 网络制式标准：TD-LTE FDD-LTE WCDMA TD-SCDMA GSM/GPRS/EDGE。 |
| 适用网络制式：移动、联通、电信 4G 和移动、联通 3G 和 2G。 |
| SIM卡尺寸要求:Micro Sim(小卡)，尺寸为12x15mm×0.8mm。 |
| 刷新速率：8级可调（1、2、3、4、5、6、7、8秒）。 |
| 天线接口：标准SMA-K天线接口。 |
| 【电气参数】 |
|---|
| 额定电源：DC9～24V。 |
| 电源保护：防反接、过压，过流，短路。 |
| 处理器：工业级高性能嵌入式32位ARM处理器。 |
| 开关量输入：4 /8/16路 直流 9V-24V 光电隔离输入，具有过压防反接保护。 |
| 开关量输出：继电器输出（4/8/16 路，250VAC/30VDC 5A）可作为遥控，跳闸或告警。 |
| 【结构特性】 |
|---|
| 长x宽x高：145x90x40mm。 |
| 安装方式：导轨安装或螺丝固定。 |
| 【环境适应性】 |
|---|
| 绝缘电压：超过20MΩ 500VDC。 |
| 抗干扰度：通过快速脉冲群4kV测试（对电源和通讯端子）。 |
| 静电测试：通过空气放电8 kV测试。 |
| 工作温度：工业级设计，-40-85℃。 |
| 端子 | 说明 |
|---|---|
| 电源 | 使用直流电源供电，电压范围 9-24V。 |
| 电源灯 | 电源连接正确常亮； |
| 工作灯 | 4G模块开始工作时常亮； |
| 主从灯 |
1. 点亮： 设备工作在主站模式； 2. 熄灭： 设备工作在从站模式。 |
| 数据灯 | 设备与网络之间收发数据时闪烁。 |
| 连接灯 | 4G模块与服务器建立连接后常亮。 |
| 网络灯 |
指示网络连接状态。 连接 4G 网络后， 周期性闪烁4次。 连接 3G 网络后， 周期性闪烁3次。 连接 2G 网络后， 周期性闪烁2次。 |
| 刷新速率拨码 |
配置8 种刷新速率。 刷新速率越高，数据更新越快，消耗的数据流量越多； 相反，刷新速率越低，数据更新越慢，消耗的数据流量越少； |
| 设备地址拨码 | 设备地址主要用于设备的分组，一组设备对应一个地址码。同一个场合需要多组设备时，可以用不同的设备地址码来区分。 |
| 天线 | 使用 SMA-K 型天线接口，外螺纹内孔，具有 50Ω特性阻抗，天线长度不要超过10米。 |
| 开关量输入 | 4 /8/16路 直流 9V-24V 光电隔离输入，具有过压防反接保护。 |
| 开关量输出 | 继电器输出（4/8/16 路，250VAC/30VDC 5A）可作为遥控，跳闸或告警。 |
| 【订购信息】 |
|---|
|
订购型号AB433E①G。其中： ①位置填写点数资源，参见【点数资源】表格； |
| 例如订购型号AB433E1G表示：发送模块4DI+4DO，接收模块4DI+4DO；无线4G网络。 |
| 【点数资源】 |
|---|
| AB433E1G：发送模块4DI+4DO，接收模块4DI+4DO。无线4G网络。 |
| AB433E2G：发送4DI接收4DO。无线4G网络。 |
| AB433E4G：发送8DI+8DO，接收8DI+8DO。无线4G网络。 |
| AB433E5G：发送8DI，接收8DO。无线4G网络。 |
| AB433E6G：发送16DI，接收16DO。无线4G网络。 |
| AB433E7G：发送16DI+16DO，接收16DI+16DO。无线4G网络。 |
