模拟量无线传输在水库的应用案例

文章出处:未知 浏览次数:发表时间:2019-04-08

项目背景

河南某水库现场分为3个部分①水库进水处②水库中心处③中控室。两地直线距离5公里左右,客户在进水处放置了液体流量计,在水中心放置了液位计。 想在中控室电脑上实时监测进水流量和水库液位情况。使用传统的有线连接存在如下的问题:

  1. 距离太远,所需材料费及人工费太高。
  2. 中间是水,布线施工难度大。而且不安全。

项目方案

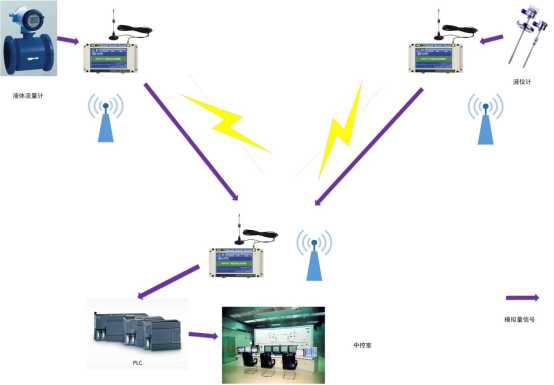

艾宝物联的无线模拟量点对点终端AB433F系列,可以完美的解决以上问题并满足客户的需求。给液体流量计和液位计各接一台无线模拟量点对点终端AB433F2D发送模块,在中控室一端放置一台无线模拟量点对点终端AB433F2D接收模块和plc连接,再通过plc连电脑。液体流量计和液位计将4-20ma的模拟量信号传给AB433F2D发送模块, AB433F2D发送模块通过无线电台将信号传给AB433F2D接收模块,AB433F2D接收模块再把信号传给plc接电脑。从而达到在电脑上实时监测进水流量和液位的目的。

艾宝物联的方案使用无线替代了数公里的电缆,施工简单,费用低廉,工作灵活可靠,不会有断线故障。完美的解决了大型水库难以布线的问题,对大型水库来说是最佳方案。本方案只需要三台无线模拟量点对点终端AB433F终端,即可满足所有的需求。

模拟量输入AI的接线方法

模拟量输入用来检测电压或电流信号,比如温度,压力、流量等传感器的模拟量输入信号。连线的示意图如上图所示,连接时请注意信号的正负极。模拟量输入的量程可设定为0-20mA或0-5V或者0-10V,具有过压防反接保护。量程需要在订货时提前声明,默认量程为0-20mA。

模拟量输出AO的接线方法

模拟量输出用来模拟传感器电压或电流信号,比如温度,压力、流量等传感器的模拟量信号。模拟量输出可直接连接PLC,PLC控制柜、PLC组态屏等系统。连线的示意图如上图所示,连接时请注意信号的正负极。模拟量输出的量程可设定为0-20mA或0-5V。量程需要在订货时提前声明,默认量程为0-20mA。

涉及型号

AB433F2D 发送模块:4AI/接收模块:4AO。功率:2W,距离:5公里。

系统优势

本方案的优势:无需布线,无通讯费,无需插卡,无需编程,实时通讯,传输距离远,绕射能力强。
