【产品介绍】 |
---|

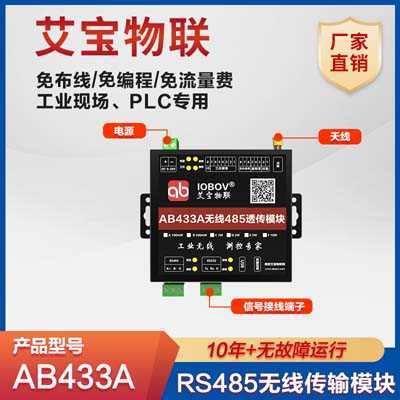

AB433A 485信号无线通信模块具有 RS485 和 RS232 透传功能,支持MODBUS RTU、MODBUS ASCII和自由口协议。可以工作在点对点模式:将 A 点的RS485 或者 RS232 信号无线传输到 B 点, 同时可将 B 点的 RS485 或者 RS232 信号无线传输到 A 点。 也可以工作在点对多模式:实现A、B、C、D...点之间RS485和RS232信号的透传。
AB433A 485信号无线模块采用无线电数字加密通信技术,可替代连接电缆,大大降低企业人力物力成本,减少施工和维护难度。AB433A支持PLC、DCS、智能仪表、传感器、组态软件、人机界面、触摸屏、测控终端等设备组成无线测控网络,支持一主多从组网。 AB433A无线终端具有标准RS485和RS232接口,可以直接代替有线的RS485网和RS232网,实现无线485、无线232组网。针对工业用户,全工业级设计,经过大量测试,质量稳定可靠。免编程,拨码开关即可设置所有工作参数。产品体积小巧,标准导轨安装。广泛应用于工业自动化、厂矿、电力、水利、环保、农业、交通、军工、安防等领域。 |
【主要特点】 |
---|
无需通讯费用:433MHz属于免申请使用频段,终端之间自组网无线连接,不需要通讯费用。 |
免施工安装:可代替连接电缆,传输距离远,免去电缆施工的困扰。 |
免编程设计:无需编程,所有参数都可通过拨码开关完成,使用方便,运行可靠。 |
绕射能力强:穿透绕射能力强,适用于复杂工业和生活环境。 |
自动纠错:终端纠错能力强,能主动纠正被干扰的数据包,大大提高传输可靠性。 |
传输数据加密:终端具有严密的加密和解密算法,增强数据传输的隐秘性。 |
【无线参数】 |
---|
工作频段:频率范围 425~450.5MHz。 |
信道数:信道数256个,易于实现多组模块同时工作。 |
空中速率:8级可调(1.2、2.4、4.8、9.6、19.2、38.4、50、70kbps)。 |
天线接口:标准SMA-K天线接口。 |
【电气参数】 |
---|
额定电源:DC9~24V。 |
电源保护:防反接、过压,过流,短路。 |
处理器:工业级高性能嵌入式32位ARM处理器。 |
接口波特率:300~115200bps。 |
校验类型:奇校验、偶校验、无校验。 |
RS485接口:1 * 2 * 5.08 mm压线方式。 |
RS232接口:标准 DB9,孔式。 |
【结构特性】 |
---|
长x宽x高:115x90x40mm。 |
安装方式:导轨安装或螺丝固定。 |
【环境适应性】 |
---|
绝缘电压:超过20MΩ 500VDC。 |
抗干扰度:通过快速脉冲群4kV测试(对电源和通讯端子)。 |
静电测试:通过空气放电8 kV测试。 |
工作温度:工业级设计,-40-85℃。 |
端子 | 说明 |
---|---|
电源 | 使用直流电源供电,电压范围 9-24V。 |
电源灯 |
1. 点亮: 电源连接正确; 2. 熄灭: 电源没有正确连接。 |
工作灯 |
1. 点亮: 32 位 ARM 处理器工作,但数据没有正确同步; 2. 闪烁: 数据正确同步,闪烁频率等于数据同步频率。 |
收发灯 |
1. 发送灯: 设备发送数据; 2. 接收灯: 设备接收到数据。 |
配置按键 | 长按 5 秒以上,设备根据拨码开关设置,重新配置工作状态。 |
空中速率拨码 |
配置8 种空中速率。 空中速率越低,距离越远,抗干扰性能越强,数据更新越慢; 相反,空中速率越高,传输距离越近,抗干扰性能越低,数据更新越快。 |
波特率拨码 | 波特率是 433 无线设备与 32 位 ARM 处理器的通信速率,波特率越快数据传输越快。波特率的大小不影响无线空中速率,不影响数据更新的时间。 |
校验拨码 | 校验配置用来设定 433 无线设备与 32 位 ARM 处理器的串口校验。校验配置的不影响无线空中速率,不影响数据更新的时间。 |
工作频率拨码 | 一组设备对应一个工作频率。同一个场合需要多组设备时,可以用不同的工作频率来区分。 |
天线 | 使用 SMA-K 型天线接口,外螺纹内孔,具有 50Ω特性阻抗,天线长度不要超过10米。 |
RS485接口 | 1 * 2 * 5.08 mm压线方式。 |
RS232接口 | 标准 DB9,孔式。 |
【订购信息】 |
---|
订购型号AB433A①②。其中: ①位置填写点数资源,参见【点数资源】表格; ②位置填写无线功率,参见【无线功率】表格 |
例如订购型号AB433A1D表示:无线模块具有RS232和RS485接口,自动二选一,同一时刻只能一个接口工作;无线功率2W,传输距离5km。 |
【点数资源】 |
---|
AB433A1x:无线模块具有RS232和RS485接口,自动二选一,同一时刻只能一个接口工作。x代表功率代码。 |
AB433A2x:无线模块具有RS232和RS485接口,自动二选一,冶炼化工等强电磁干扰,强粉尘环境专用。x代表功率代码。 |
【无线功率】 |
---|
功率代码A:功率100mW,视距传输距离大于1km,建议0.5km。 |
功率代码B:功率500mW,视距传输距离大于2km,建议1km。 |
功率代码C:功率1W,视距传输距离大于3km,建议2km。 |
功率代码D:功率2W,视距传输距离大于8km,建议5km。 |
功率代码E:功率5W,视距传输距离大于15km,金属机箱。 |
功率代码F:功率10W,视距传输距离大于20km,金属机箱。 |
