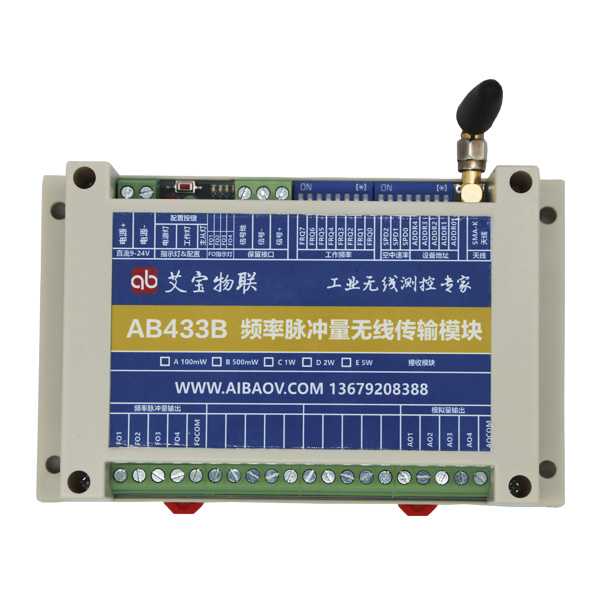

AB433B频率脉冲模拟量同时无线传输模块
产品型号：AB433B
AB433B无线终端具有模拟量和频率脉冲量无线传输功能，支持4-20mA，0-5V等传感器信号。可将A点的模拟量和频率脉冲量信号无线传输到B点，同时可将B点的频率脉冲量和模拟量信号无线传输到A点。
可以工作在点对点模式：A和B两个点之间互相透传模拟量和频率脉冲量；也可以工作在点对多模式：A点同时和B点、C点、D点...之间无线透传模拟量和频率脉冲量。
AB433B无线终端采用无线电数字加密通信技术，抗干扰能力强，可替代电缆，无需挖沟布线，大大降低企业人力物力成本，减少施工和维护难度。
- 详细说明
- 13609158196
- 18629653889
| 【产品介绍】 |
|---|
|
AB433B无线终端的脉冲量输入端由光电隔离实现，脉冲量输出端由功率MOS管实现。支持4-20mA，0-5V等传感器信号。可将A点的频率脉冲量模拟量信号无线传输到B点，同时可将B点的频率脉冲量模拟量信号无线传输到A点。可以工作在点对点模式：A和B两个点之间互相透传频率脉冲量模拟量；也可以工作在点对多模式：A点同时和B点、C点、D点...之间无线透传频率脉冲量模拟量。AB433B无线终端采用无线电数字加密通信技术，抗干扰能力强，可替代电缆，无需挖沟布线，大大降低企业人力物力成本，减少施工和维护难度。 AB433B无线终端具有4/8/16/32路等多种频率脉冲量模拟量输入/输出点数，点数可根据用户需求自由配置。针对工业用户，全工业级防雷设计，久经工业现场考验，质量稳定可靠。免编程，拨码开关即可设置所有工作参数。产品体积小巧，标准导轨安装。广泛应用于工业自动化、厂矿、电力、水利、环保、农业、交通、军工、安防等领域。 |
| 【主要特点】 |
|---|
| 无需通讯费用：433MHz属于免申请使用频段，终端之间自组网无线连接，不需要通讯费用。 |
| 免施工安装：可代替连接电缆，传输距离远，免去电缆施工的困扰。 |
| 免编程设计：无需编程，所有参数都可通过拨码开关完成，使用方便，运行可靠。 |
| 绕射能力强：穿透绕射能力强，适用于复杂工业和生活环境。 |
| 自动纠错：终端纠错能力强，能主动纠正被干扰的数据包，大大提高传输可靠性。 |
| 传输数据加密：终端具有严密的加密和解密算法，增强数据传输的隐秘性。 |
| 【无线参数】 |
|---|
| 工作频段：频率范围 425~450.5MHz。 |
| 信道数：信道数256个，易于实现多组模块同时工作。 |
| 空中速率：8级可调（1.2、2.4、4.8、9.6、19.2、38.4、50、70kbps）。 |
| 天线接口：标准SMA-K天线接口。 |
| 【电气参数】 |
|---|
| 额定电源：DC9～28V。 |
| 电源保护：防反接、过压，过流，短路。 |
| 处理器：工业级高性能嵌入式32位ARM处理器。 |
| 频率脉冲量输入：DC 12V-24V光电隔离输入，频率为1Hz-20KHz。 |
| 频率脉冲量输出：功率管MOS管输出，频率为1Hz-20KHz，24V或者5V输出。 |
| 模拟量输入：模拟量输入用来采集电压或电流信号；支持4-20mA 或0-5V或者0-10V，出厂默认4-20mA；AI1-AI4为正极，AICOM为负极；支持二线、三线、四线制输入。 |
| 模拟量输出：模拟量输出用来产生电压或电流信号；支持4-20mA 或0-5V或者0-10V，出厂默认4-20mA；AO1-AO4为正极，AOCOM为负极；支持二线、三线、四线制输出。 |
| 【结构特性】 |
|---|
| 长x宽x高：145x90x40mm。 |
| 安装方式：导轨安装或螺丝固定。 |
| 【环境适应性】 |
|---|
| 绝缘电压：超过20MΩ 500VDC。 |
| 抗干扰度：通过快速脉冲群4kV测试（对电源和通讯端子）。 |
| 静电测试：通过空气放电8 kV测试。 |
| 工作温度：工业级设计，-40-85℃。 |
- 端子定义
- 13609158196
- 18629653889
| 端子 | 说明 |
|---|---|
| 电源 | 使用直流电源供电，电压范围 9-24V。 |
| 电源灯 |
1. 点亮： 电源连接正确； 2. 熄灭： 电源没有正确连接。 |
| 工作灯 |
1. 点亮： 32 位 ARM 处理器工作，但数据没有正确同步； 2. 闪烁： 数据正确同步，闪烁频率等于数据同步频率。 |
| 主从灯 |
1. 点亮： 设备工作在主站模式； 2. 熄灭： 设备工作在从站模式。 |
| 配置按键 | 长按 5 秒以上，设备根据拨码开关设置，重新配置工作状态。 |
| 空中速率拨码 |
配置8 种空中速率。 空中速率越低，距离越远，抗干扰性能越强，数据更新越慢； 相反，空中速率越高，传输距离越近，抗干扰性能越低，数据更新越快。 |
| 工作频率拨码 | 一组设备对应一个工作频率。同一个场合需要多组设备时，可以用不同的工作频率来区分。 |
| 设备地址拨码 | 设备地址主要用于设备的分组，一组设备对应一个地址码。同一个场合需要多组设备时，可以用不同的设备地址码来区分。 |
| 天线 | 使用 SMA-K 型天线接口，外螺纹内孔，具有 50Ω特性阻抗，天线长度不要超过10米。 |
| 频率脉冲量输入 | DC 12V-24V光电隔离输入，频率为1Hz-20KHz。 |
| 频率脉冲量输出 | 功率管MOS管输出，频率为1Hz-20KHz，24V或者5V输出。 |
| 模拟量输入 | 模拟量输入用来采集电压或电流信号；支持4-20mA 或0-5V或者0-10V，出厂默认4-20mA；AI1-AI4为正极，AICOM为负极；支持二线、三线、四线制输入。 |
| 模拟量输出 | 模拟量输出用来产生电压或电流信号；支持4-20mA 或0-5V或者0-10V，出厂默认4-20mA；AO1-AO4为正极，AOCOM为负极；支持二线、三线、四线制输出。 |
- 相关下载
- 13609158196
- 18629653889
- 订购方式
- 13609158196
- 18629653889
| 【订购信息】 |
|---|
|
订购型号AB433B①②。其中： ①位置填写点数资源，参见【点数资源】表格； ②位置填写无线功率，参见【无线功率】表格 |
| 例如订购型号AB433B1D表示：发送模块4AI+4AO+4FI+4FO，接收模块4AI+4AO+4FI+4FO；无线功率2W，传输距离5km。 |
| 【点数资源】 |
|---|
| AB433B1x：发送模块4AI+4AO+4FI+4FO，接收模块4AI+4AO+4FI+4FO。x代表功率代码。 |
| AB433B2x：发送4AI+4FI接收4AO+4FO。x代表功率代码。 |
| 【无线功率】 |
|---|
| 功率代码A：功率100mW，视距传输距离大于1km，建议0.5km。 |
| 功率代码B：功率500mW，视距传输距离大于2km，建议1km。 |
| 功率代码C：功率1W，视距传输距离大于3km，建议2km。 |
| 功率代码D：功率2W，视距传输距离大于8km，建议5km。 |
| 功率代码E：功率5W，视距传输距离大于15km，金属机箱。 |
| 功率代码F：功率10W，视距传输距离大于20km，金属机箱。 |
