产品型号:ABWL-SRA-2
ABWL-SRA-2是一款工业级高性能RS232转RS485、RS422转换器。高速转换,RS48、RS232、RS422三接口自适应。 内置光电隔离器及DC/DC电源隔离模块。兼容RS232C标准,能够将RS232C电平转换为平衡差分 的RS-485信号,内置的光电隔离器,能够提供高达2500Vrms的隔离电压,带有快速的瞬 态电压抑制保护器,用来保护RS48S接口。此保护器还提供每线3000A的雷击、浪涌保 护功能,转换器内部带有零延时自动收发转换,I/O电路自动控制数据流方向,而不需握手 信号(如RTS、DTR等)无需跳线设置实现半双工(RS48S)模式转换,即插即用。确保适合 现有的通信软件和接口硬件。
【技术指标及特性】 |
---|
波 特 率:50bps~1.5Mbps,自动侦测速率 |
隔离方案:信号采用光电隔离、电源采用电磁隔离 |
输出接口: RS485、RS422 |
接口特性:兼容RS232C、RS485标准 |
RS232接口:DB9孔型连接器 |
RS485接口:压线端子 |
RS422接口:压线端子 |
隔离电压:2500Vrms |
负载性能:RS485/RS422可挂接256个节点(如果负载支持) |
输出保护:防雷+TVS保护+滤波网络三级防护 |
供电范围:9-28V直流,小于 100mA |
电源连接器:压线端子 |
保护措施:防反接,过压保护,过流自恢复保护, ESD 保护,防浪涌 |
工作指示:供电指示、发送指示、接收指示 |
操作系统:支持Windows、Linus、MAC |
保修政策:保修一年,终身成本维修 |
模块尺寸:104mm x 72mm x 26mm |
安装方式:工业级塑料外壳、35mm DIN导轨安装 |
工作环境:温度:-40~85℃ 湿度:0-95%,不冷凝 |
【RS485总线连接】 |
---|
艾宝物联的RS485系列产品,具有标准RS485总线接口,采用差分信号逻辑。逻辑"1"以两线间的电压差为+(2~6)V表示;逻辑"0"以两线间的电压差为-(2~6)V表示。RS485设备组网连接非常简单,只需要将设备正端和负端并接入总线即可;当其通信距离较长时应该特别注意网络拓扑,RS485网络拓扑一般采用终端匹配的总线型结构,不支持环形或星型网络,从总线到每个节点的引线长度应尽可能短,以便使引出线中的反射信号对总线信号的影响最低。 |
|

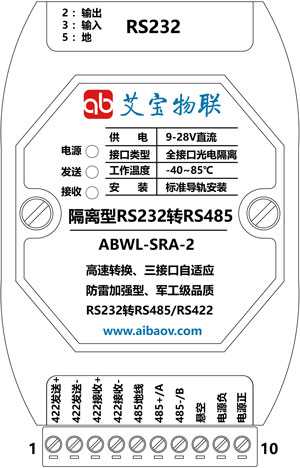

端子序号 | 说明 |
---|---|
1 | RS422发送+ |
2 | RS422发送- |
3 | RS422接收+ |
4 | RS422接收- |
5 | RS485地线 |
6 | RS485总线+ |
7 | RS485总线- |
8 | 悬空,不能连接电气信号 |
9 | 直流电源负极 |
10 | 直流电源正极,9-28V宽电压供电 |
RS232 | DB9母头连接器 ,2:输出,3:输入,5:地。 |
