一、问题提出

初始状态下，活塞杆置右端，按下启动按钮后，活塞杆左行，碰到限位开关X1时，活塞杆改为右行，回到初始位置碰到限位开关X2后，活塞杆又改为左行，碰到限位开关X0后，活塞杆右行，到初始位置停止，至此完成一个循环。

二、硬件设计

1、I/O分配表

2、接线图

略

三、软件设计

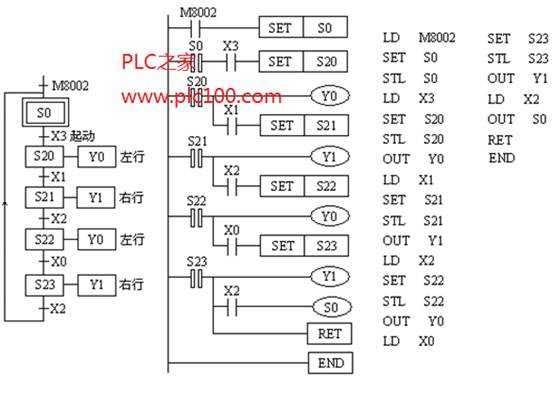

1、 顺序功能图绘制

2、 程序设计

1）起保停电路设计法

2}以转换为中心设计法

3}步进顺控指令设计法
