由PLC实现的三相异步电动机正反转控制线路

文章出处：浏览次数：发表时间：2018-09-08

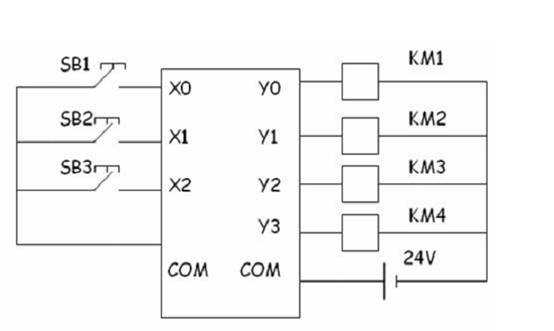

1、I/O接线图

　

　

　

　

　

　

　

　

　

2、PLC的输入输出地址分配表

输入：

X0-----SB1(启动）

X1-----SB2（停止）

X2-----SB3

输出：

Y0-----KM1

Y1-----KM2

Y2-----KM3

Y3-----KM4

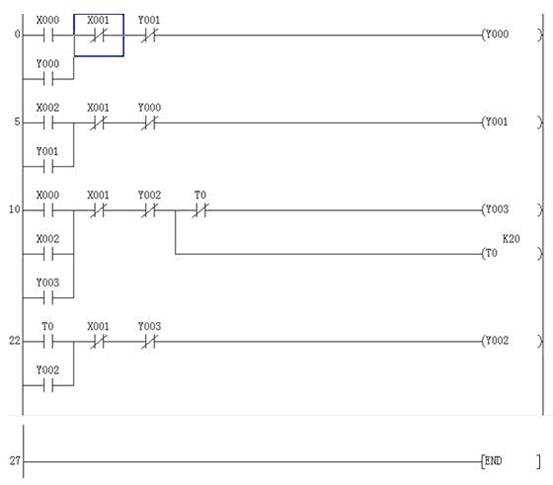

3、PLC的梯形图

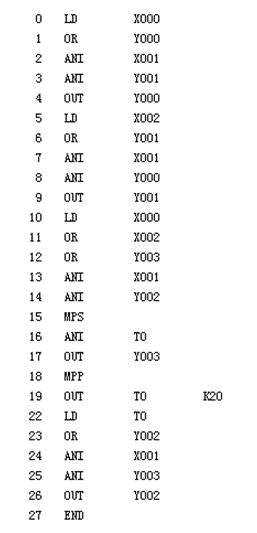

4、指令表
