停车场PLC自动控制程序设计
文章出处: 浏览次数:发表时间:2018-09-08
一、问题提出
假设有一汽车停车场,最大容量只能停车50辆。为了表示停车场是否有空位,试用PLC来实现控制。
二、硬件设计
1、I/O分配表
器件 |
PLC地址 |
功能说明 |
HL1 |
Y4、Y5 |
停车场已满 |
HL2 |
Y3 |
停车场有空位 |
开关0 |
X0 |
车已进入停车场信号 |
开关1 |
X1 |
车已离开停车场信号 |
|
D0 |
停车场车辆数(最大50辆) |
2、接线图
略

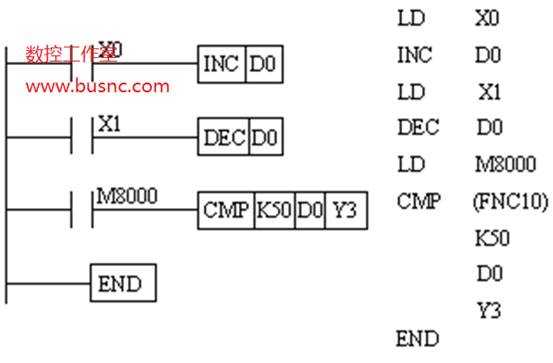

三、程序设计
