三菱PLC内部计数器编程举例介绍
文章出处: 浏览次数:发表时间:2018-09-08
三菱PLC计数器软元件的OUT、RST指令助记符与功能

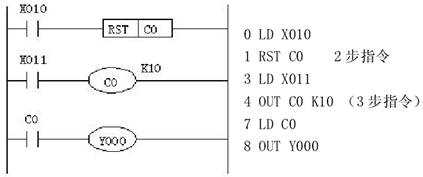

内部计数器编程
C0对X011的OFF-ON次数进行增计数,当它达到设定值K10时,输出输出点C0动作,以后即使X011从OFF-ON,计数器的当前值不变,输出触点依然动作。
为了清除这些当前值,让输出触点复位,则应令X010为ON。
有必要在OUT指令后面指定常数K或用数据寄存器的地址号作间接设定。
对于掉电保持用计数器,即使停电,也能保持当前值,以及输出触点的工作状态或复位状态。
高速计数器的编程
在C235-C245的单相单输入计数器中,为了指定计数方向,采用特殊辅助继电器M8234-M8245。
当X010为ON时,对应C***的M8***也ON,这时C***为减计数。
当X010为OFF时,对应C***的M8***也OFF,这时C***为增计数。
X011为ON时,计数器C***的输出触点复位,计数器的当前值也清零。
当X012为ON时,对依据计数器地址号确定的计数器输入X000-X005的ON/OFF进行计数。
计数器的当前值增加,通过设定值(K或D的内容)时输出触点置位。在减少方向上通过设定值复位.
