SIEMENS公司的PLC网络的结构原理和特点介绍
文章出处: 浏览次数:发表时间:2018-09-08
西门子PLC的网络是适合不同的控制需要制定的,也为各个网络层次之间提供了互连模块或装置,利用它们可以设计出满足各种应用需求的控制管理网络。西门子S7系列PLC网络采用3级总线复合型结构,最底一级为远程I/O链路,负责与现场设备通信,在远程I/O链路中配置周期I/O通信机制。中间一级为Profibus现场总线或主从式多点链路。前者是一种新型现场总线,可承担现场、控制、监控三级的通信,采用令牌方式与主从轮询相结合的存取控制方式;后者为一种主从式总线,采月主从轮询式通信。最高一层为工业以太网,它负责传送生产管理信息。在工业以太网通信协议的下层中配置以802.3为核心的以太网协议,在上层向用户提供TF接口,实现AP协议与MMS协议。

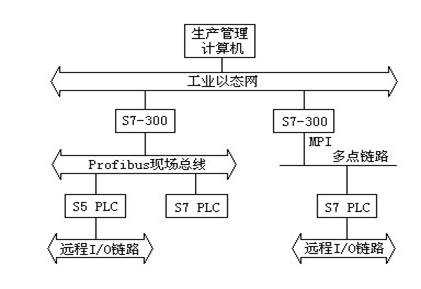

图1 SIEMENS公司的PLC网络
