DF和DF/指令 松下FP1系列基本顺序指令

发表时间:2018-09-08

指令功能

DF:前沿(上升沿)微分指令,输入脉冲前沿使指定继电器接通一个扫描周期,然后复位。

DF/:后沿(下降沿)微分指令,输入脉冲后沿使指定继电器接通一个扫描周期,然后复位。

程序时序图,如图4-13所示

X0

X1

Y0

Y1

一个扫描周期 一个扫描周期

4-13 时序图

DFDF/指令在程序中无使用次数限制。这两个微分指令在工程控制中很有用处,它可用于控制那些只需触发执行一次的动作。巧妙地应用此指令可提高控制可靠性,可实现一些较复杂的控制过程。

由时序图分析可见,采用图a)的控制可有效避免工程中因启动信号过长而不能可靠停车的问题。

例题4-11

画出如图4-15所示梯形图的时序。

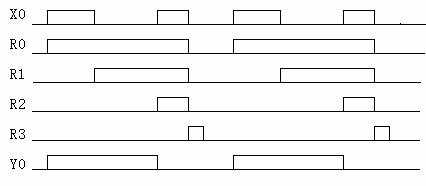

分析可见,该梯形图控制的被控信号Y0是输入信号X0的二分频,故可称之为二分频电路。另外,此功能在工程上可实现一个控制按钮控制一个输出设备的启动/停止。即在Y0断开的情况下X0第一次接通Y0输出,X0第二次接通Y 0断开。以此可节约输入接点。

4-15 例题4-11梯形图






一个扫描周期

4-16 例题4-11的时序图
