PLC脉冲微分指令使用实例

发表时间:2018-09-08

脉冲微分指令主要用于检测输入脉冲的上升沿与下降沿,当条件满足时,产生一个很窄的脉冲信号输出。有PLSPLF两条指令。

1 PLS指令

PLS指令称为上升沿脉冲微分指令。其功能是:当检测到输入脉冲信号的上升沿时,使操作元件YM的线圈得电一个扫描周期,产生一个宽度为一个扫描周期的脉冲信号输出。

该指令的操作元件为输出继电器Y和辅助继电器M,但不含特殊继电器。

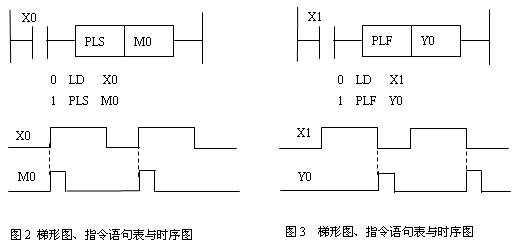

PLS指令的使用如图2所示。

2 PLF指令

PLF指令又称为下降沿脉冲指令。其功能是当检测到输入脉冲信号的下降沿时,使操作元件YM的线圈得电一个扫描周期,产生一个宽度为一个扫描周期的脉冲信号输出。

该指令的操作元件为输出继电器Y和辅助继电器M,但不含特殊继电器。

PLS指令的使用如图3所示。
